霍弗尔辐射舒适系统在北京德国零能耗体验中心的应用

霍弗尔(中国)有限公司北京办事处    北京欣纬林盛工程技术有限公司----袁西林


引言
低温辐射舒适系统以其高效节能、舒适保健、环境卫生、室内温度梯度小、实感温度高和不占用室内面积等显著优点,经过近些年的研究和推广,在我国许多地区已经有了较大的发展,各地地产商们也在广泛地开始应用。
项目概况



德国零能耗建筑展示体验中心位于北京中央别墅区内;在新国际展览中心附近。建筑总建面200平米。由德国菲斯曼总代理商:北京大志伟业供热技术有限公司与霍弗尔(中国)有限公司北京办事处及北京欣纬林盛工程技术有限公司共同组建;该中心由一层平层建筑组成;建筑高度3.8米;该中心为德国菲斯曼及霍弗尔体验、培训一体化综合样板。

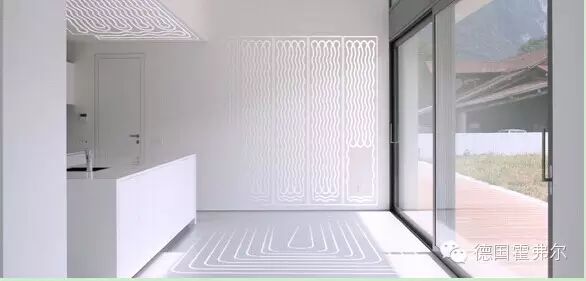

霍弗尔辐射舒适系统整体解决方案


鉴于本中心以后是为高端物业配套的高品质需求业主体验,霍弗尔系统方案综合考虑了采暖、制冷、新风的设计要求、系统的长时间使用的可靠性、操作的简便性以及房间恒温恒湿控制精确性等方面。在材料选用上除了选用带阻氧层的供热管路、特种塑料分集水器、电热执行器、房间温控器、静态水力平衡阀、压差调节器、高效末端辐射板、除湿净化新风等还考虑了了智能性产品的一整套辐射舒适系统解决方案。其中,针对卫生间制冷、采暖及风流的特殊性,及卫生间内部设施布置得复杂性,霍弗尔提供了独立的新风及温湿辐射舒适系统解决方案。



霍弗尔.辐射舒适系统解决方案属于热湿单独处理的技术。它的特点之一是室内湿度的处理方式与传统空调完全不同。

霍弗尔辐射舒适系统突破了传统空调模式,该系统需暖通专业与装饰专业密切协调。系统的技术要点、节能性能、舒适度等从四个方面体显:辐射面末端、置换新风系统、建筑结构热工及冷热源。

霍弗尔辐射舒适系统整体解决方案配置思路


本中心配置先进的高端的德国霍弗尔恒温恒湿恒氧辐射舒适系统及德国菲斯曼热泵系统。主要功能是房间四季恒温18-26℃,四季恒湿30-50%,同时有先进的热回收新风换气加湿除湿系统,不开窗户也可以自由呼吸新鲜空气。严峻的空气污染问题一解决。

德国霍弗尔恒温恒湿恒氧辐射空调系统确保房间内空气分布理想。可以自行选择加热空气或冷却空气。在地板内设置空气排放口,将其房屋空间保持新鲜宜人的空气,同时保证完美、柔和的空气供给。
冷源:采用热泵机组提供,通过保温管道接至双温态温控中心,通过双温态温控中心调节供回水温度是16/19℃,承担房间内高温辐射冷负荷,供回水温度为7/12℃,承担的新风机除湿冷负荷。
热源:采用燃气锅炉,通过保温管道接至双温态温控中心,通过双温态温控中心调节供回水温度是35/30℃,承担房间内高温辐射热负荷。

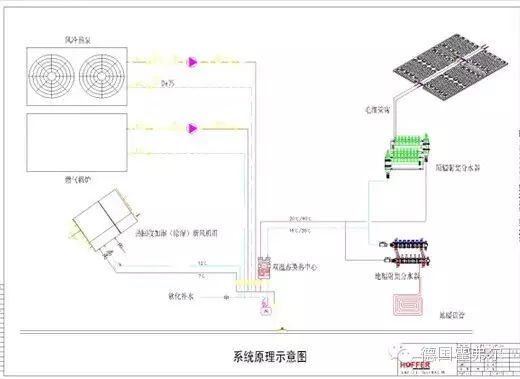

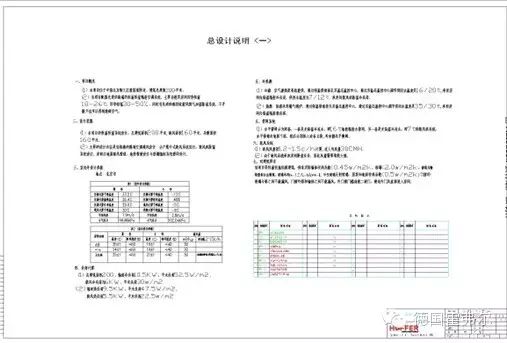

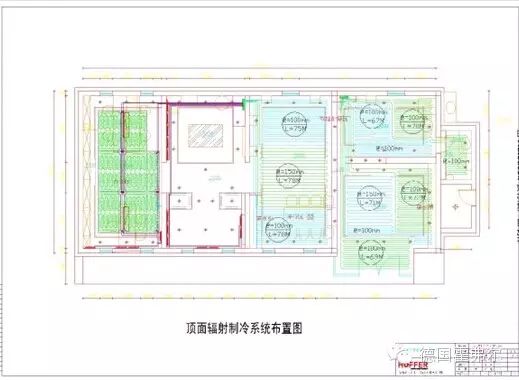

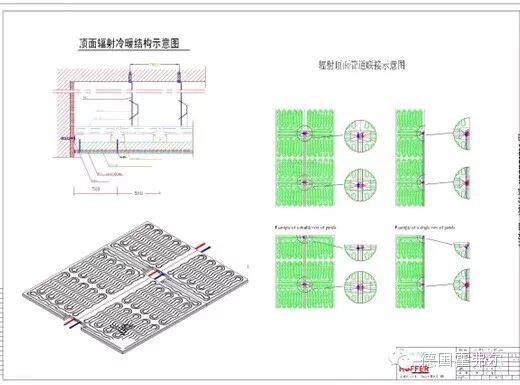

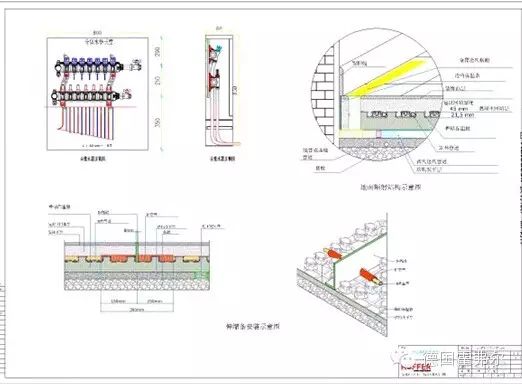

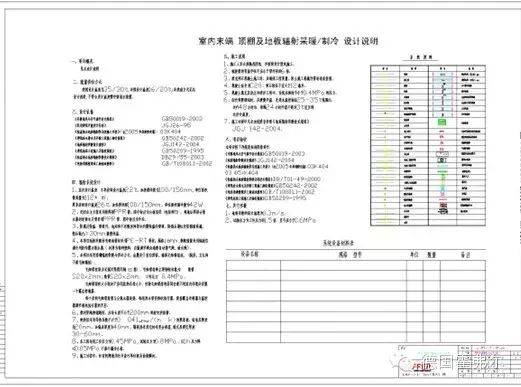

水平管网分为两套,一套是走高温冷冻水,即16℃地板辐射水管网,另一套是走低温冷冻水,即7℃的新风机系统。水平管都走地板下面,然后分别接入设备立管,均加静态平衡阀。(详见以下设计方案)





















辐射面末端配置思路及要点

夏季霍弗尔辐射舒适系统能承担多少冷负荷关系到建筑的热工能耗;置换新风,这是霍弗尔舒适系统舒适与否的重要依据,算计取值小了,可能会造成系统运行不起来,湿度除掉功能达不到理想的状态;也能增大建筑节能改造的成本;算计取值大了,可能会造成系统成本的急剧上升,也可能失去辐射舒适系统的舒适意义,最终成为全风的空调系统。

置换新风涉及到热湿单独处理,辐射系统只承担室内显热负荷,而新风系统要独立承担除湿的要求。辐射系统的工作主要有三大部分:防结露计算;冷、热负荷及供冷、供热量;新风系统处理过程(包括除湿能力及风量、热回收、再热等等)。辐射系统来说,上述不但是系统设计参数的一个主要依据,更重要的是本身对工程的具体系统形式等也起到了一定的决定性作用。

新风量的确定,一要保证室内卫生需求、要把人体排出的Co2,家具释放的污染气体排出;二要满足人体舒适性要求,换气次数少,人体会感觉不舒适;三要保证卫生间有排风要求,新风量需要保证室内正压。,

本项目中置换新风技术依据的是净化空调技术,该通风方式可保证室内空气及时的更换,同时也能够除去进入室内空气的湿度,有效的降低显热。下送风在地面形成空气湖,从地板逐步向上扩散,把室内空气从长到下逐步送到排放口。本项目中的新风量按0.8~1.2次/h供给,新风量与房间功能关系很大,根据除湿要求、负荷不同,新风量的设计值也不同。

有了完美的新风供给,在考虑辐射末端承担多少冷负荷中,我们对围护结构墙体进行保温处理。在处理保温的同时,我们还考虑了建筑的气密性及门窗传热系数;本中心更换了低能耗门窗,有效降低了传热系;同时也降低了外界噪音对室内的影响。部份墙面采用的是霍弗尔.优瑞姆辐射板,霍弗尔.优瑞姆辐射板由模块化石膏板和由多根供热制冷管道组成,并在石膏板背部有聚苯乙烯保温板,因此减少了墙面的导热系数,致使降低建筑的能耗。

本中心建筑,由于直接接触土壤层,为了防止冷热的损失,又防止潮气进入影响舒适度。同时让辐射面末端有更大的能量供给,我们在地面上采用4公分挤塑保温板进行了保温处理。

由于本中心建筑为平顶屋面,为了让天棚、外墙、内墙、地板的温差都较低,均采用了顶面辐射板进行隔离,来确保制冷时空气温度可以高3K,而采暖时可以低于3K,降低了室内外温差,减少了热损失;室内温度分布均匀,舒适性高,制冷和采暖效率高,并无吹风、无扬尘,做到真正的舒适健康。(详见施工过程相片)

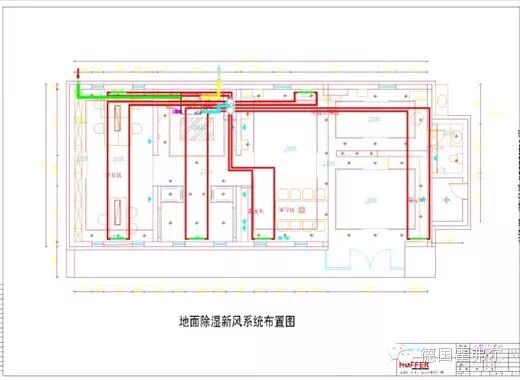

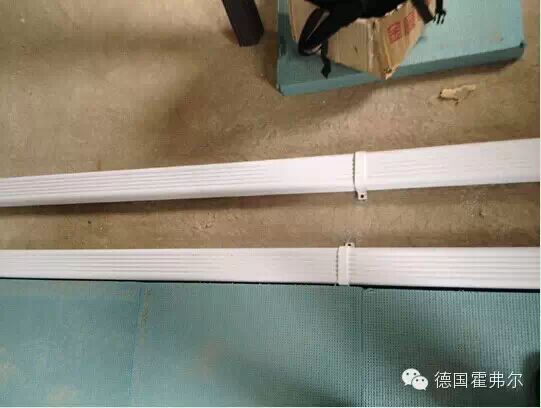

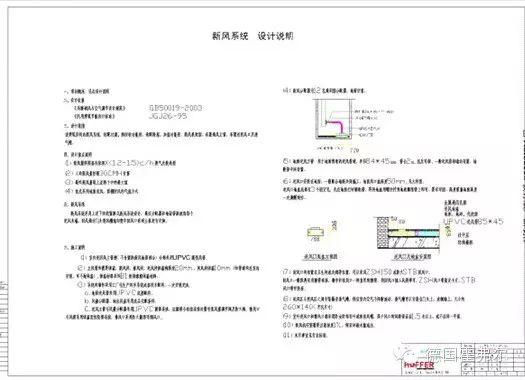

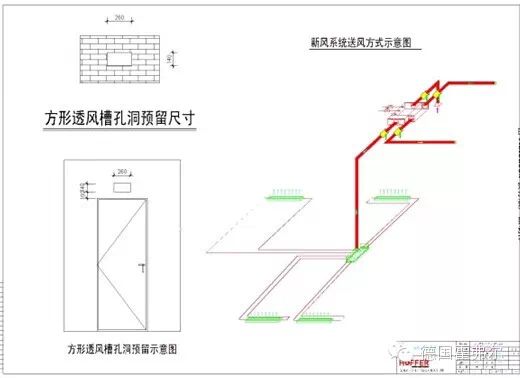

地面新风管道的安装

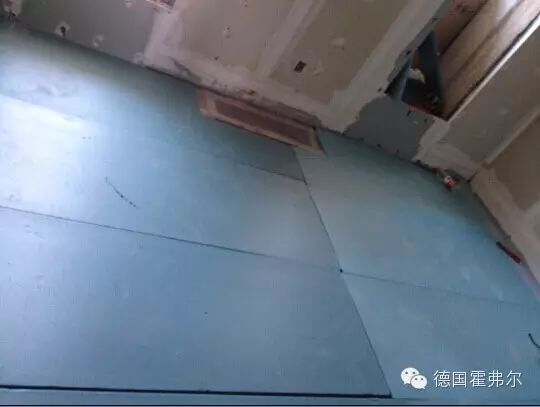

地面保温处理

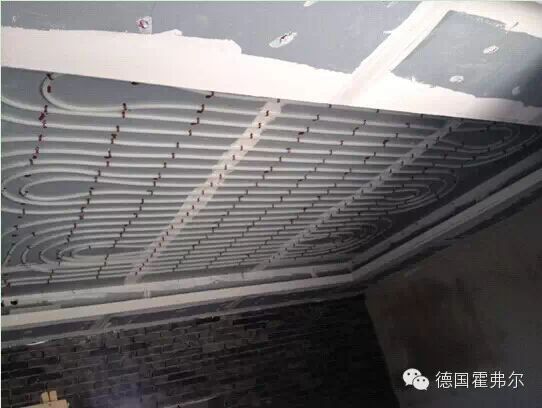

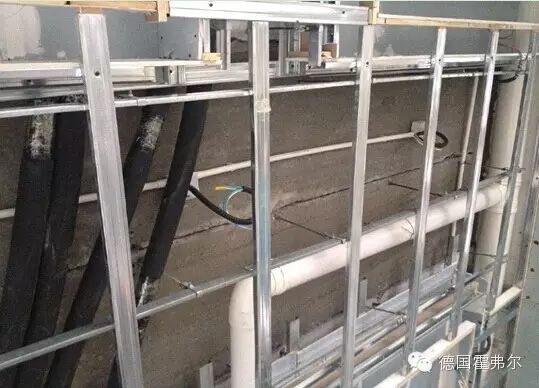

顶面辐射板龙骨架的制作

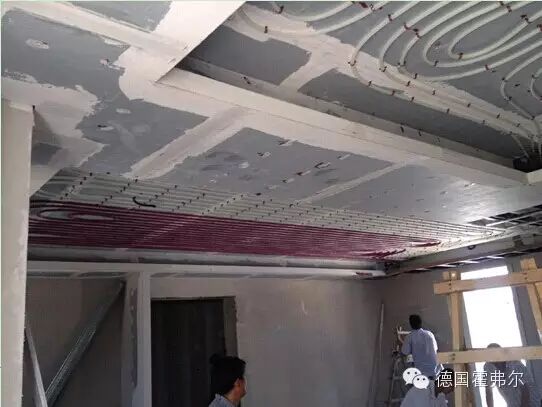

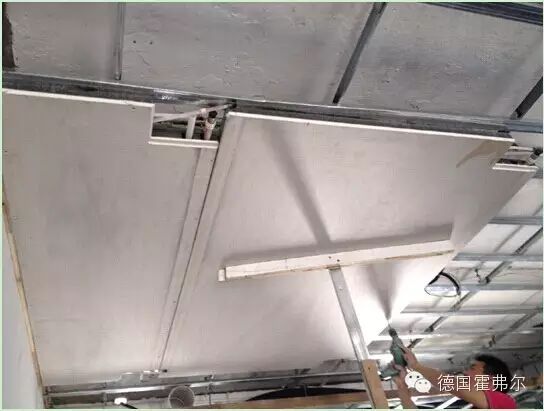

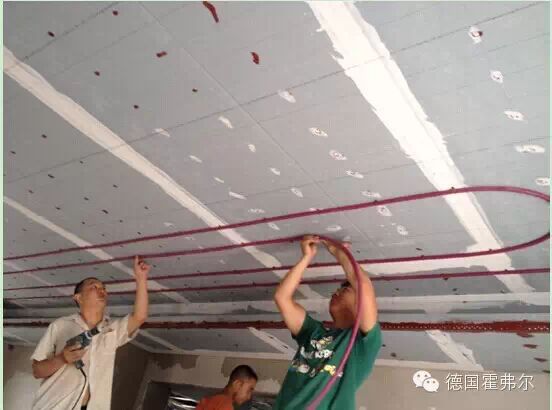

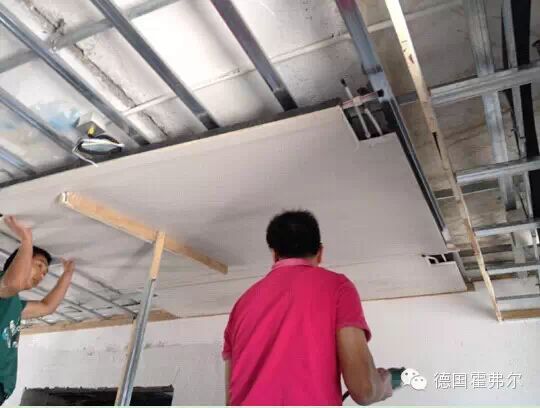

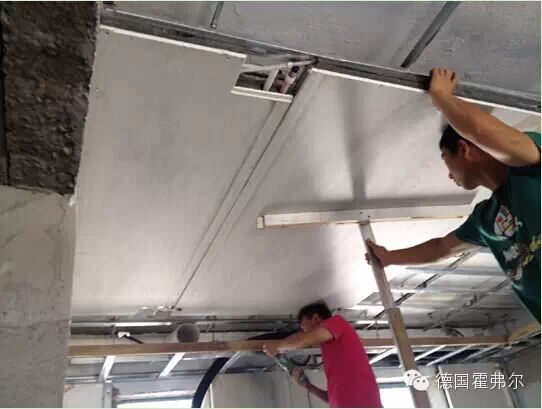

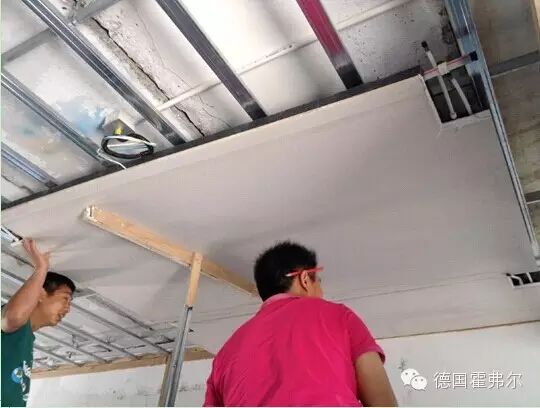

顶面辐射板的安装





辐射板管道的联接

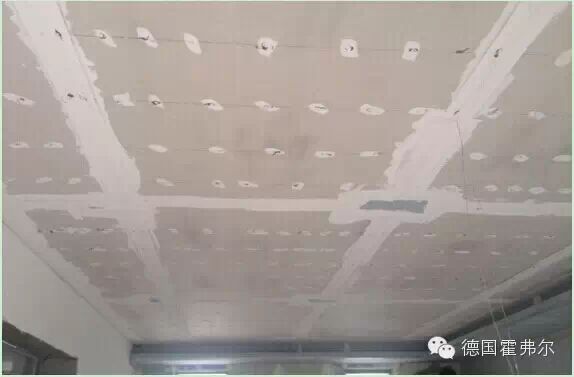

辐射板装饰的处理(顶面处理要特别处理受力问题及接缝区;放止重量下沉使其开裂

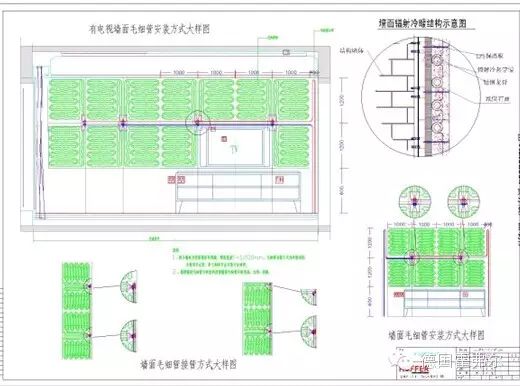

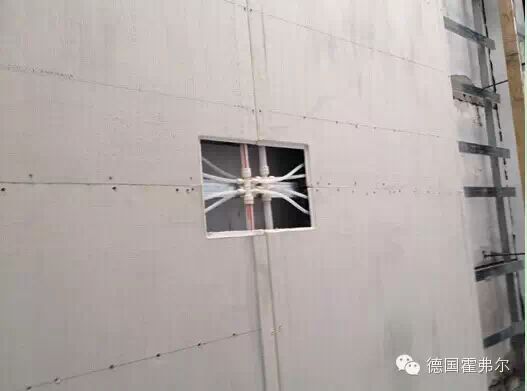

墙面与顶面安装略同;就不一一介绍安装流程;以下是墙面的装饰处理。特别要处理好接缝地方;否则由于外界撞击力会造成墙面开裂。

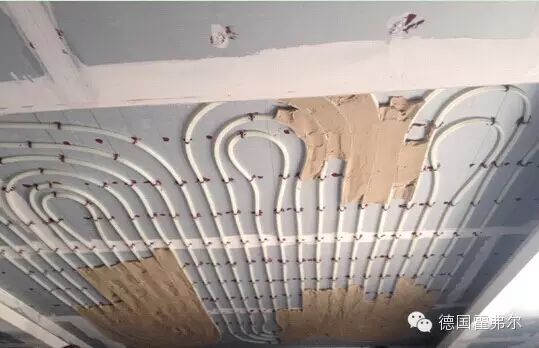

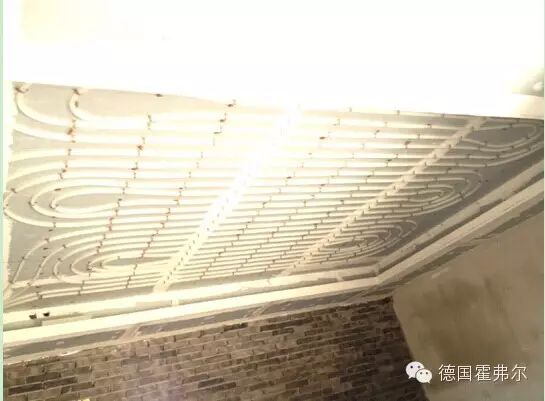

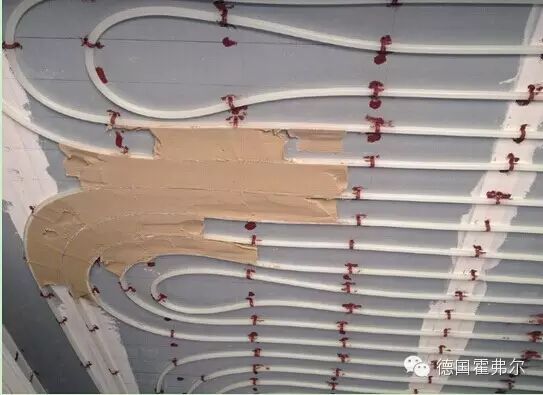

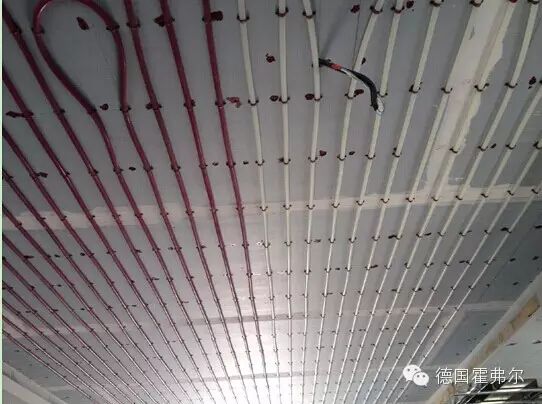

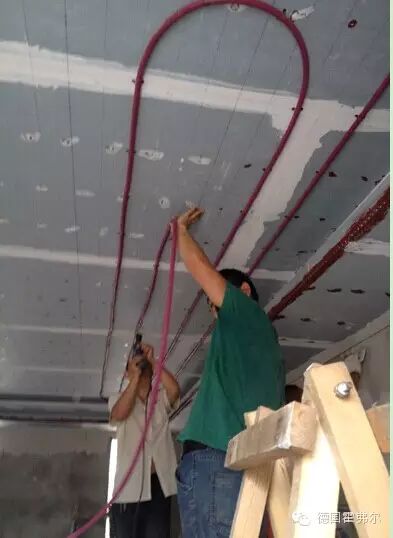

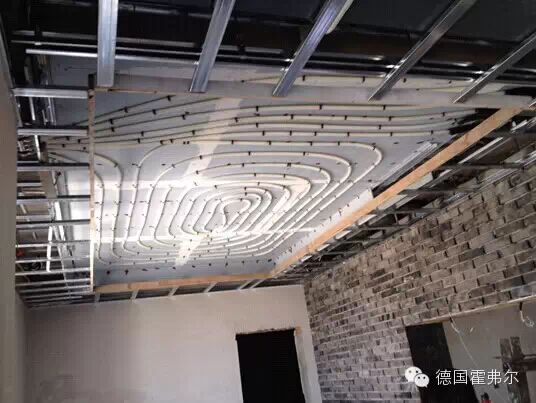

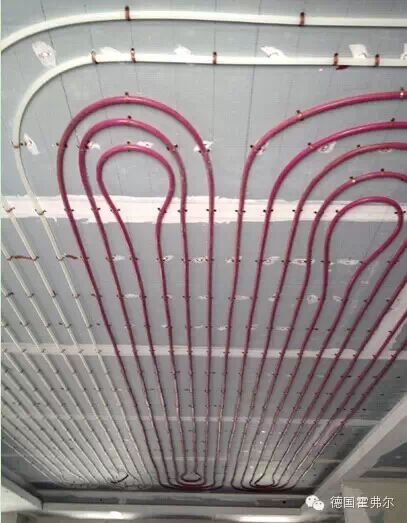

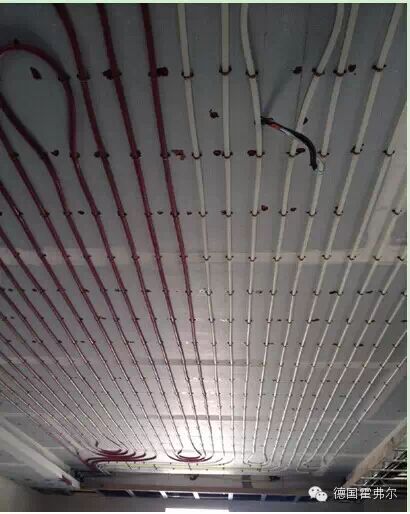

由于中心是培训试验性项目,所以我们还在另一个房间采用了盘式辐射末端的制作。在不用进口辐射板下看是否能够达到舒适效果。以下图是制作过程;由于原建筑顶面不够平整,我们采用了轻钢龙骨打底,用纸面石膏板进行了找平处理。同时让加热制冷管道有牢固的固定基础(加热制冷管的制作)









装灯的位置留出来否则要把破坏管道

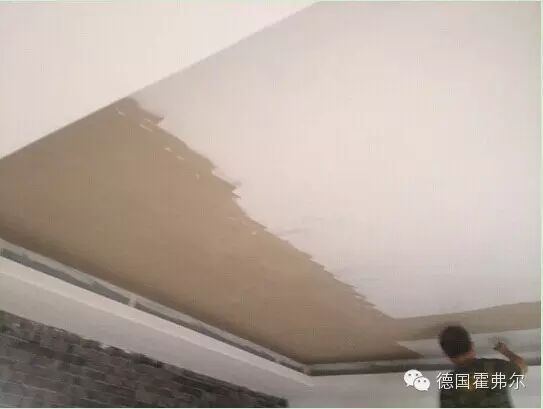

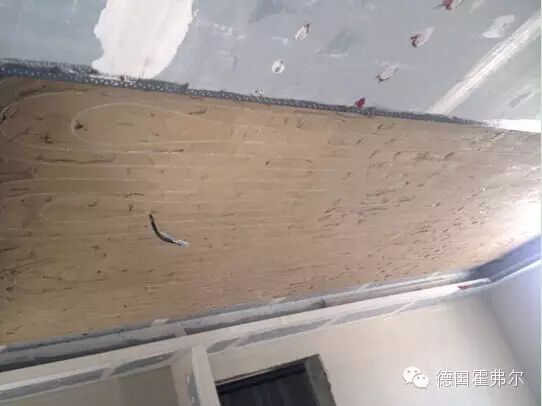

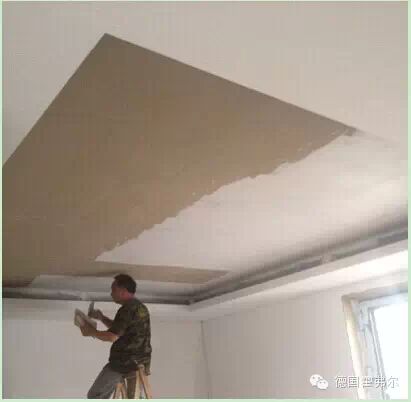

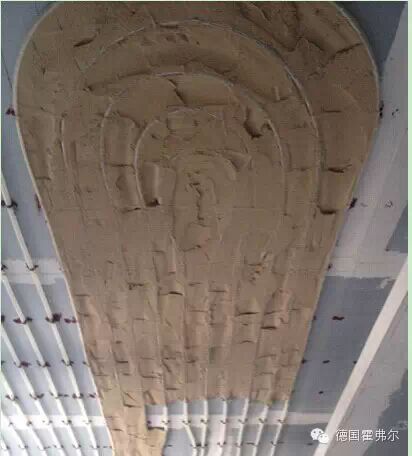

覆盖处理;(注意:覆盖所有的石膏不能是普通的石膏,要选择具有一定的导热系数,具有防霉;防裂功效的专业石膏,用机喷效果更佳。本中心由于面积较小所以直接手抹。

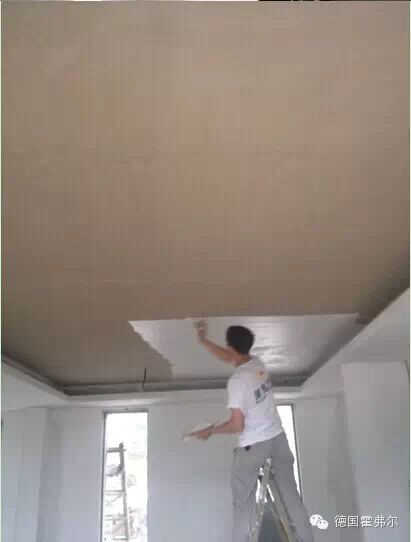

饰面层处理(处理里应加入界面剂;确保装饰层与基础层不脱离)



冷热源水温控制要点
在本项目中,选择的是热泵来提供冷热源;为保证系统的舒适节能性,即保证区域的适宜温度(过高或过低都会导致不舒适及不节能),最根本的途径就是在达到系统静态水力平衡的基础上,选择最佳的方法来根据目标区域的温度来调节流量,同时避免在调节过程中的相互干扰,达到系统的动态水力平衡,并不影响热泵的流量保护为前提,在前端主供水管上设置混水平衡装置。
系统动态水力失调出现的根本原因是,某个或某些环路或分集水器流量的调节造成系统压力的变化,这种压力变化导致其它环路或分集水器的流量变化是不受控的,并造成温控设备(电热执行器)频繁动作,这是不希望出现的。因此解决系统中压差变化是能够解决动态水力失调的根本方法,在本项目中采用自力式压差调节器恒定分集水器供回水管道某两点间的压差来解决动态水力失调情况的发生。

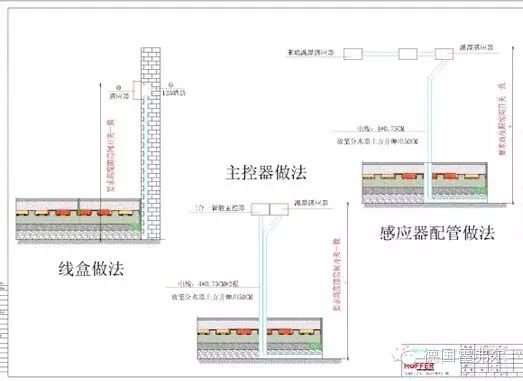

系统温度控制

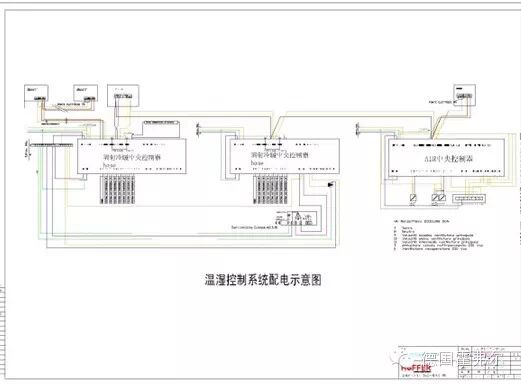

本项目是一个高端公寓住宅建筑,在项目前期方案设计阶段时,重点考虑了两方面的因素:方便以后系统的运行管理;降低能耗、避免无谓的能源浪费。鉴于这些原因,系统的温度控制采用了智能优化控制系统,在中控主控制器上能够调整、设置各供暖房间的温度恒定,并能根据室外温度统一或个性化设定室内温度,综合达到降低能耗。

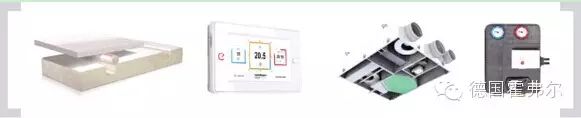

在本项目中,霍弗尔提供了从方案论证、系统设计、产品选型、施工指导、系统调试等一个完整的系统解决方案,为北京地区后期高端物业配套进口辐射舒适系统提供了完整的案例参考。项目业主对本项目高品质的认知与追求,保证了霍弗尔辐射舒适系统品质的完美体现,在追求辐射板、供热管路、分集水器、温度控制、新风处理等各分项产品品质的同时,还实现了系统品牌的统一性,保证了系统的兼容匹配性,使得系统运行更加稳定可靠。本项目已经通过了一夏季的运行使用,系统整体运行稳定,满足人对室内舒适度的要求,整体运行成本较低。(详见竣工相片)

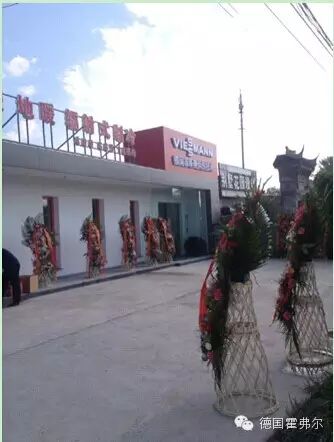

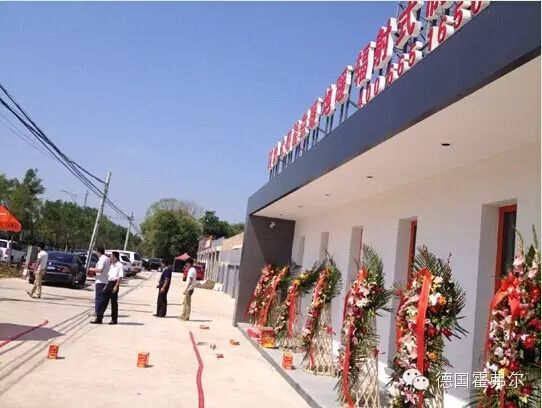

外景




运行系统展示区

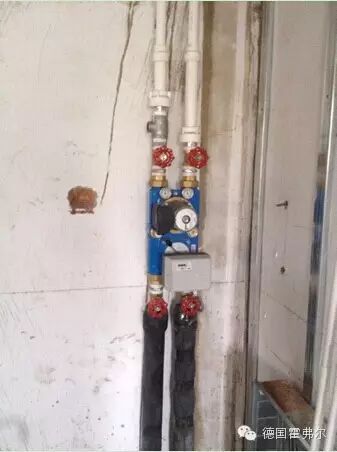

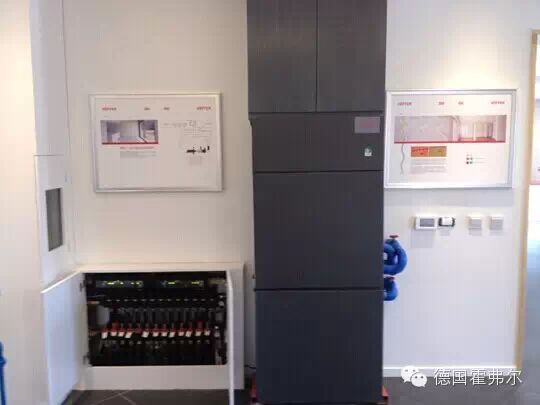

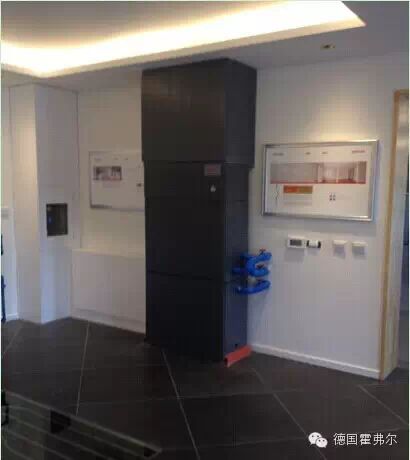

分集水及混水装置

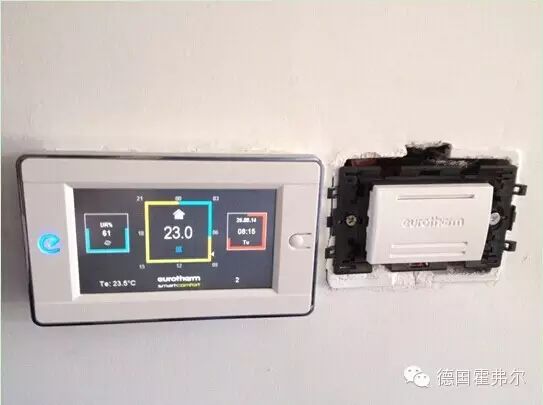

温湿智能控制系统

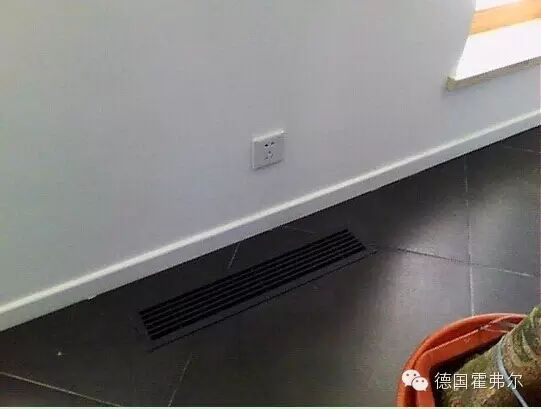

地面送新风口


除湿新风运行情况

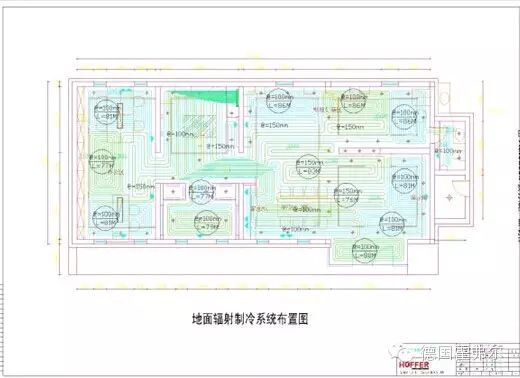

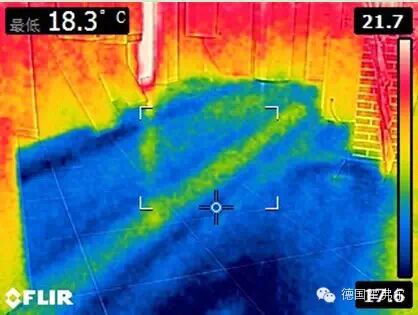

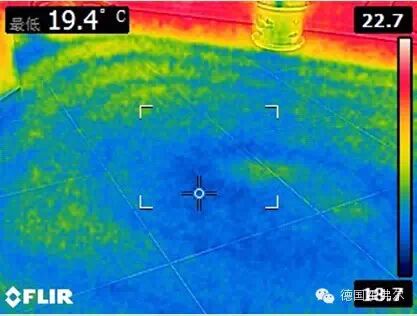

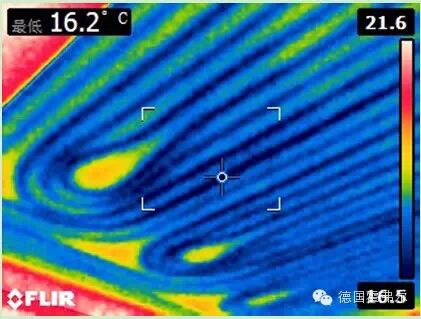

地面辐射运行情况

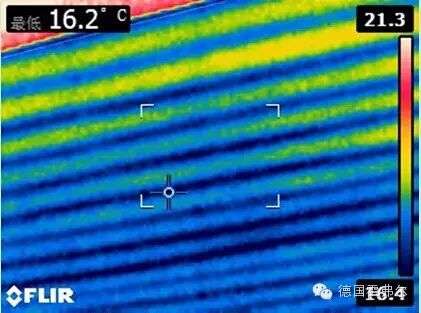

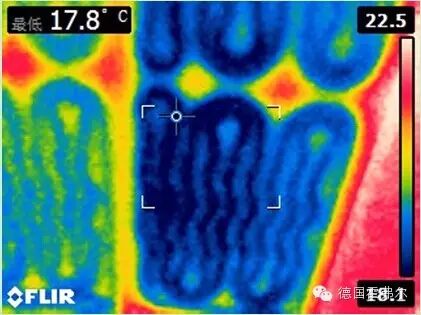

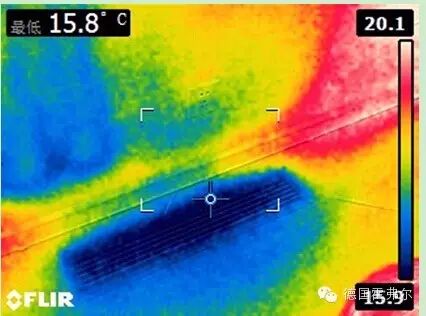

顶面辐射板运行情况


盘管式辐射面运行情况

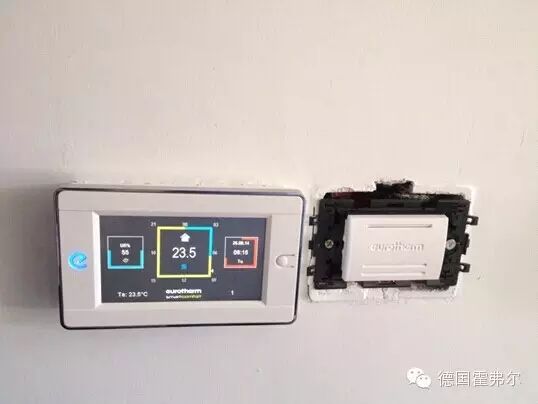

温湿运行情况


结语

这是供暖和制冷行业里最具创新性的产品和技术服务,是一整套的智能舒适系统设施、冷吊顶或辐射空调系统;霍弗尔公司是利用可替代能源来为您的住宅或办公场所提供空调服务。

霍弗尔公司提供全面的热泵、太阳能、通风、辐射采暖/制冷等系统产品,同理,我们也提供了大量的产品当前的安装说明。在技术领域,这是我们一个创新性的技术服务。
